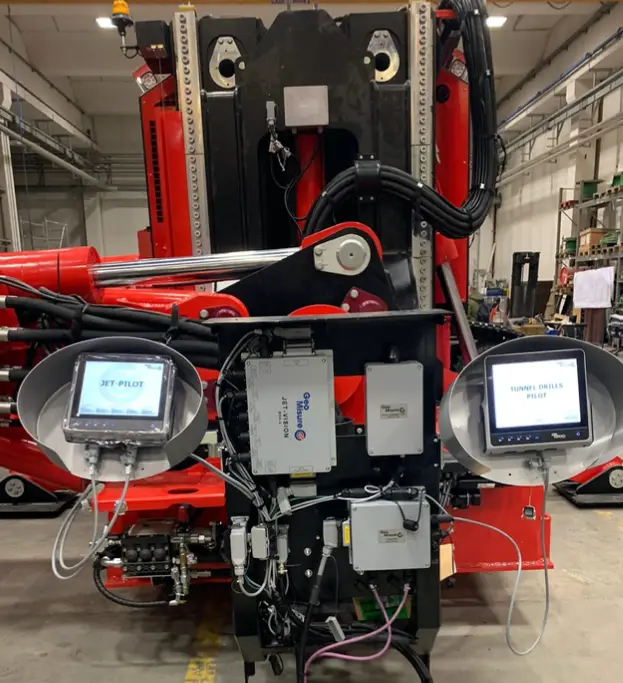

Tunnel-Drills-Pilot

Sistema di auto-riposizionamento per Posizionatori

Il sistema di riposizionamento automatico TUNNEL-DRILLS-PILOT è un visualizzatore/memorizzatore delle posizioni relative di un posizionatore. Il sistema è in grado di memorizzare 6 posizioni relative, due sfili ed una rotazione per ogni braccio (anteriore e posteriore).

Movimenti misurati

  • Sfilo Base Anteriore
  • Rotazione Anteriore Sfilo
  • Colonna Anteriore Sfilo
  • Base Posteriore Rotazione
  • Posteriore Sfilo Colonna
  • Posteriore

TUNNEL-DRILLS-PILOT è in grado di gestire contemporaneamente n posizioni di perforazione. In ogni momento è possibile iniziare la procedura di riposizionamento su una qualsiasi delle dieci posizioni precedentemente memorizzate.
La lista delle posizioni in memoria è facilmente gestibile dall’utente che può cancellare posizioni non più utilizzabili o editarne le caratteristiche.

Le posizioni memorizzate sono relative ad un posizionamento fisso dei piedi della macchina. Qualora i piedi (o cingoli) della macchina vengano spostati dalla condizione di lavoro e di memorizzazione dei fori precedenti, il posizionamento anche se effettuato, non riconduce il mast della posizione assoluta realmente desiderata. Le memorizzazioni quindi vanno sempre effettuate mantenendo i cingoli e piedi in posizioni invariate.

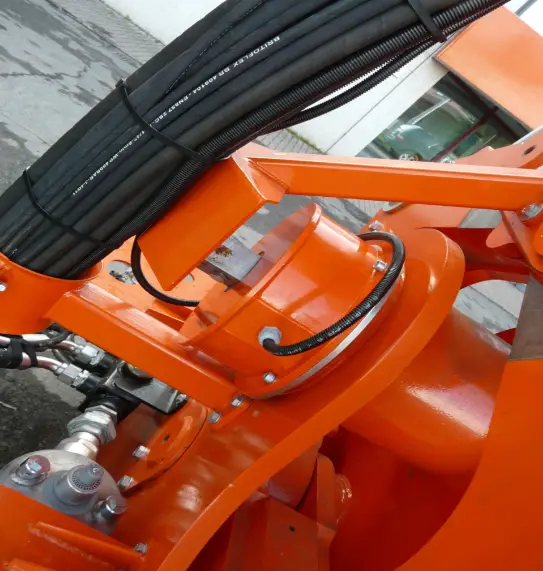

TUNNEL-DRILLS-PILOT controlla e gestisce sensori di sfilo e rotazione in tecnologia CAN-Bus permettendo così di minimizzare la quantità di cavi e segnali.

Caratteristiche tecniche

  • Display a colori touch-screen, IP65 15.6'' Wide 1368x768
  • Porta USB per lo scaricamento dei dati
  • Tensione di alimentazione: 24 V dc
  • Temperatura: da -10° C a 60° C
  • Uscite comando controllo E/V proporzioinali
  • Cablatura a connettori
