CFA 7 POLLICI
Sistema di misura per macchine ad Elica Continua
Il sistema di misura CFA 7 POLLICI è un visualizzatore/acquisitore dei parametri di perforazione ed iniezione che intervengono nella tecnologia delle macchine ad Elica Continua basato su un sistema dotato di un semplice touchscreen a colori da 7 pollici interfacciato con un PC embedded.
Lo strumento permette di misurare e memorizzare i seguenti parametri:
FASE DI PERFORAZIONE
- Profondità di perforazione
- Velocità di avanzamento elica
- Pressione idraulica della coppia di rotazione
- Velocità di rotazione dell’elica
- Inclinazione del Mast (asse X ed asse Y)
- Pressione ausiliaria di Spinta (Optional)
FASE DI RISALITA-GETTO
- Profondità di perforazione
- Velocità di estrazione elica
- Rappresentazione grafica del palo eseguito
- Volume calcestruzzo pompato
- Portata calcestruzzo
- Inclinazione del mast (asse X ed asse Y)
- Pressione calcestruzzo pompato
- Grafico della pressione del CLS
- Risalita Automatica

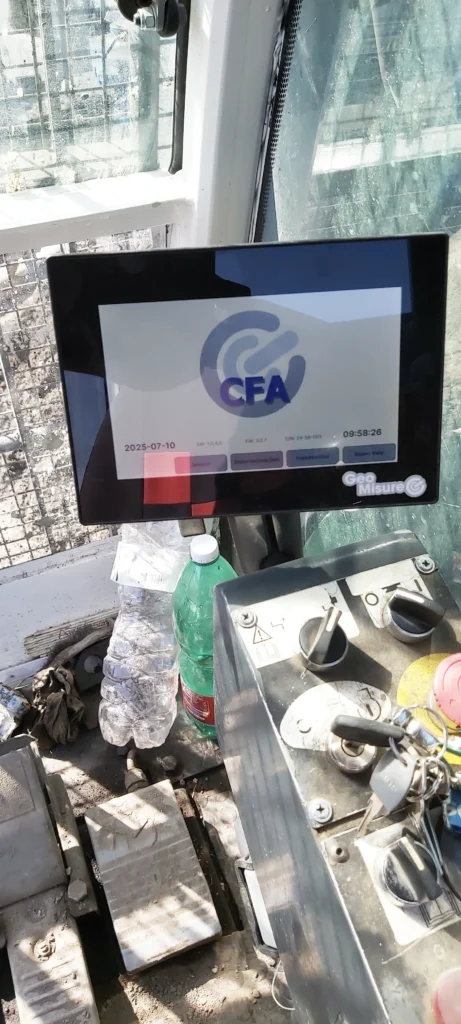

L’Unità Centrale del CFA 7 POLLICI è un PC embedded basato su Windows interfacciato con una Touchscreen a colori da 7”. Il sistema è dotato di una presa usb per lo scarico dati locale. Il PC può essere collegato tramite connessione GSM sulla rete globale e permette al cliente la visualizzazione da remoto su pc o su un comune smartphone, ed inoltre da la possibilità di scaricare i dati sempre da remoto utilizzando un’applicazione dedicata; il collegamento con i sensori è realizzato con cablaggi a connettore che consente un rapido smontaggio e collegamento di ogni componente del sistema.
Il sistema permette il controllo automatico della risalita dell’elica in funzione della quantità istantanea di calcestruzzo pompato qualora la perforatrice sia fornita di valvola proporzionale di controllo.
L’Unità Centrale può disabilitare la misura della profondità per consentire operazioni di ripresa/allungamento dell’elica di scavo.

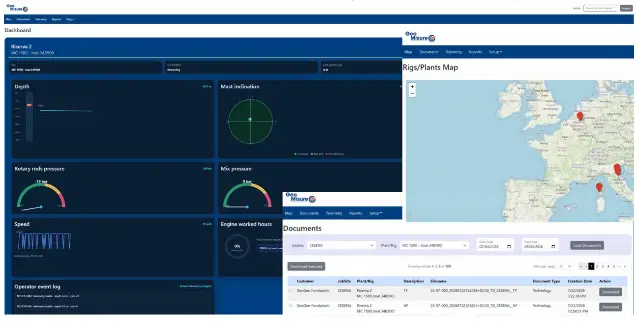

I parametri potranno essere mostrati su un portale di gestione della flotta del cliente in cui potranno essere visualizzati tutti i dispositivi del cliente con relative posizioni, set di dati acquisiti e una dashboard di telemetria in tempo reale.
Una volta trasferiti i dati sul PC, mediante un software di analisi di semplicissimo utilizzo, è possibile procedere all’analisi statistica dei dati memorizzati durante la lavorazione, eseguire controlli di qualità sulla produzione e stampare i verbali con i grafici caratteristici per ogni palo eseguito.

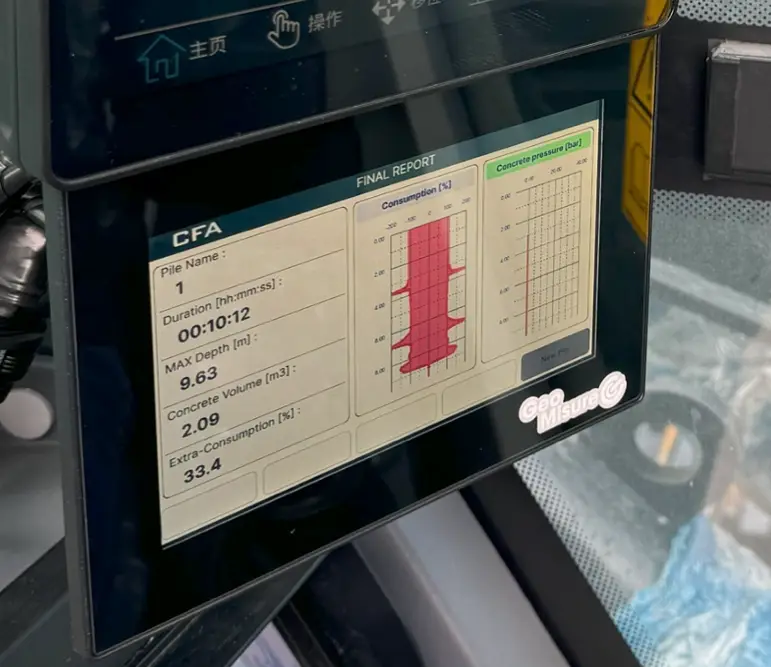

Il software consente di personalizzare il tipo di stampa agendo sulle scale di visualizzazione, sui colori, etc. Nel report di ogni palo oltre ai grafici delle grandezze misurate ed elencate precedentemente, ci sono anche i dati generali: il Cantiere, il Numero del palo, la profondità massima raggiunta, la data, l’orario di Inizio, di Fine e la Durata del palo, il Volume Totale di CLS pompato e l’extraconsumo rispetto al volume teorico.
E’ possibile anche visualizzare e stampare un report riepilogativo (es. della giornata) quale elenco dei pali eseguiti e per ciascuno i parametri principali precedentemente descritti
Principali caratteristiche tecniche
- Display a colori touchscreen 7”
- Porta USB per lo scaricamento dei dati
- PC Embedded con Windows CE
- Protezione meccanica: IP65 (DIN40050)
- Tensione di alimentazione: 24 V dc (18-36V), 30 W
- Temperatura di funzionamento: da -20° C a 60° C
- Cablatura a connettori
